在施工現場(chǎng)加入一定量的水，攪拌均勻后即可使用，主要用于設備基礎二次灌漿，梁板柱加固，以及路面搶修工程等。
應用范圍廣泛是冶金、電力、石化、化工、輕工等綜合行業(yè)的機械設備安裝加固，在施工方面具有質(zhì)量可靠，降低成本，縮短工期和使用方便等優(yōu)勢。
產(chǎn)品特點(diǎn)
◆早強、高強
1-3天抗壓強度30-50Mpa以上；
◆抗離析性能
高強無(wú)收縮灌漿料克服了現場(chǎng)使用中因加水量偏多所導致的離析現象。
◆綠色環(huán)保
不含有苯系物、鹵代烴、甲醛、重金屬等成分，無(wú)毒、無(wú)味、無(wú)污染、不燃不爆，可按一般貨物運輸。
◆微膨脹性
保證設備與基礎之間緊密接觸， 二次灌漿后無(wú)收縮。
◆自流性高
可填充全部空隙，滿(mǎn)足設備二次灌漿的要求。
◆可冬季施工
允許在-10℃氣溫下進(jìn)行室外施工。
◆耐久性強
經(jīng)上百萬(wàn)次疲勞試驗50次凍融循環(huán)實(shí)驗強度無(wú)明顯變化。在機油中浸泡30天后強度明顯提高。
◆抗開(kāi)裂能力強
現場(chǎng)使用中因加水量不確定、環(huán)境溫度不確定以及養護條件限制等因素裂紋現象。
技術(shù)參數
GB/T50448-2015《水泥基灌漿材料應用技術(shù)規范》
|
CGM灌漿料型號 |
C-40 |
C-60 |
C-80 |
C-90 |
|
|
適用范圍 |
灌漿層厚度大于 |
灌漿層厚度50mm-100mm的設備基礎 |
|||
|
抗 壓強 度 |
1 天 |
≥22 |
≥28 |
≥30 |
≥35 |
|
3天 |
≥43 |
≥45 |
≥50 |
≥55 |
|
|
28天 |
≥70 |
≥76 |
≥85 |
≥90 |
|
|
粘結力 |
圓鋼 |
≥4.0（MPa） |
|||
|
螺紋鋼 |
≥13.0（MPa） |
||||
|
1天豎向 |
≥0.02 |
||||
|
需水量% |
12~12.5% |
||||
|
流動(dòng)度(mm)初始值 |
≥290 |
||||
| 產(chǎn)品型號 | CGM-380 | CGM-340 | CGM-300 | CGM-270 | ||||||||
| 流動(dòng)度 (mm) | 初始值 | ≥380 | ≥340 | ≥300 | ≥270* | ≥650** | ||||||
|
30min 保留值 |
≥340 | ≥310 | ≥260 | ≥240* | ≥550** | |||||||
| 豎向膨脹率 (%) | 3h | 0.1~3.5 | ||||||||||
|
24h與3h的 膨脹值之差 |
0.02~0.5 | |||||||||||
| 產(chǎn)品特性 | 標準型 | 超早強 | 防凍型 | 防腐型 | 鋼纖維 | 耐熱型 | 超高強 | |||||
|
抗壓強度 （MPa） |
4h | ≥20.0 | ||||||||||
| 1d | ≥20.0 | ≥30.0 | ≥10.0 | ≥20.0 | ≥20.0 | ≥30.0 | ≥30.0 | |||||
| 3d | ≥40.0 | ≥40.0 | ≥15.0 | ≥40.0 | ≥40.0 | ≥50.0 | ≥50.0 | |||||
| 28d | ≥60.0 | ≥60.0 | ≥60.0 | ≥60.0 | ≥60.0 | ≥80.0 | ≥80.0 | |||||
| 對鋼筋有無(wú)銹蝕作用 | 無(wú) | |||||||||||
| 泌水率 (%) | 0 | |||||||||||
防腐型適用于沿海港口、鹽田、鹽漬侵蝕嚴重地區的設備基礎，鋼結構柱腳基礎的二次灌漿。滿(mǎn)足JC/T1011-2015《混凝土抗硫酸鹽類(lèi)侵蝕防腐劑》，GB/T18736-2015《高強高性能混凝土用礦物外加劑》等標準。
用于冬期施工時(shí)的CGM防凍型高強無(wú)收縮灌漿料性能指標
|
規定溫度 (℃) |
抗壓強度比 （%） |
||
| R-7 | R-7+28 | R-7+56 | |
| －5 | ≥20 | ≥80 | ≥90 |
| －10 | ≥12 | ||
注:1、R-7表示負溫養護7天的試件抗壓強度值與標準養護28天的試件抗壓強度值的比值；
2、R-7+28、R-7+56分別表示負溫養護7天轉標準養護28天和負溫養護7天轉標準養護56天的試件抗壓強度值與標準養護28天的試件抗壓強度值的比值。
3、施工時(shí)最低溫度可比規定溫度低5℃。
CGM耐熱型高強無(wú)收縮灌漿料耐熱性能指標
|
使用環(huán)境溫度 （℃） |
抗壓強度比 （％） |
熱震性 （20次） |
| 200~500 | ≥100 |
1）試件表面無(wú)脫落 2）熱震后的試件浸水端抗壓強度與試件標準養護28d的抗壓強度比（%）≥90 |
注:1、R-7表示負溫養護7天的試件抗壓強度值與標準養護28天的試件抗壓強度值的比值；
2、R-7+28、R-7+56分別表示負溫養護7天轉標準養護28天和負溫養護7天轉標準養護56天的試件抗壓強度值與標準養護28天的試件抗壓強度值的比值。
3、施工時(shí)最低溫度可比規定溫度低5℃。

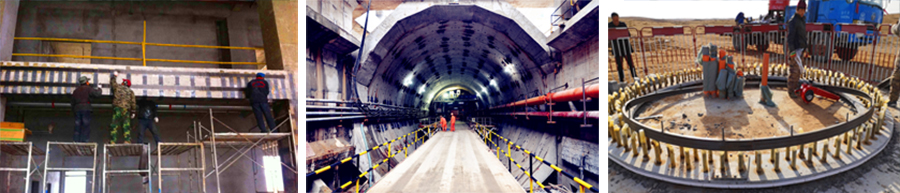

使用范圍
1. 適用于機器底座、地腳螺栓等設備基礎灌漿。
2. 建筑物的梁、板、柱、基礎、地坪和道路的補強、搶修、加固。
3. 可進(jìn)行地腳螺栓和鋼筋的錨固及結構補強。
4. 地鐵、隧道、地下等工程逆打法施工縫的嵌固。
5. 以及鋼結構（鋼軌、鋼架、鋼柱等）與基礎固定連接的二次灌漿。
| 應用范圍 | CGM灌漿料系列產(chǎn)品 | |||
| CGM-380 | CGM-340 | CGM-300 | CGM-270 | |
| 設備基礎及鋼結構柱腳底板二次灌漿 | ★ | ★ | ★ | ★ |
| 地腳螺栓錨固灌漿 | ★ | ★ | ★ | |
| 鋼結構柱及混凝土柱杯口灌漿 | ★ | |||
| 混凝土結構改造和加固 | ★ | ★ | ★ | |
| 后張預應力混凝土結構孔道灌漿 | ★ | |||
| 冬期施工灌漿 | ★ | ★ | ★ | |
| 高溫環(huán)境應用灌漿料 | ★ | |||
| 受腐蝕的設備基礎 | ★ | |||
| 防爆抗震構筑物、重型機械基礎 | ★ | |||
1、地腳螺栓錨固、裁埋鋼筋，灌漿層厚度30mm< δ<200mm的設備基礎二次灌漿。
2、灌漿層厚度≥150mm的設備基礎二次灌漿。建筑物的梁、板、柱、基礎和地坪的補強加固（修補厚度≥40mm）。
3、預應力孔道灌漿，灌漿層厚度10mm<δ<150mm設備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿。
4、精密、大型、復雜設備安裝；混凝土結構加固改造，增強，路面快速修復。
5、高溫下體積穩定，熱震性好，設備長(cháng)期處于高溫輻射溫度500℃環(huán)境，灌漿層厚度30mm<δ<200mm。
6、施工時(shí)間短，2小時(shí)強度達C20，立即可運行設備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程。
7、大體積、高精密、復雜結構設備的灌漿需要，具有良好的穩定性，所灌漿部位不留死角。
8、負溫下強度增長(cháng)快，無(wú)受到凍害影響，地腳螺栓錨固、栽埋鋼筋，灌漿層厚度30mm<δ<200mm的灌漿。

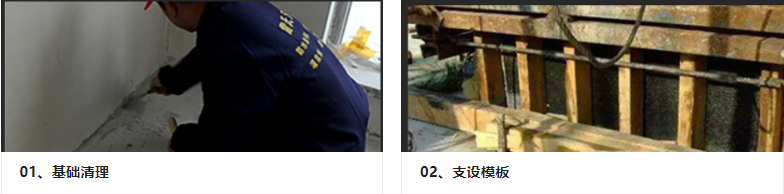

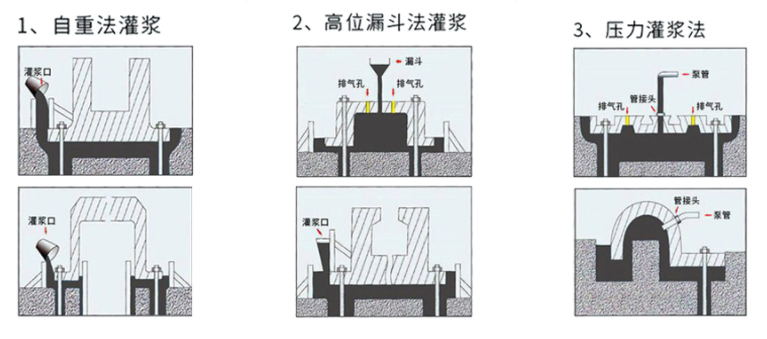

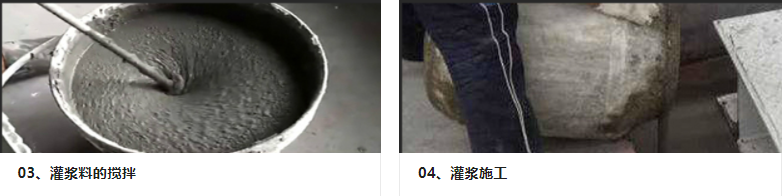

施工流程
前24小時(shí)基礎表面應充分濕潤,灌漿前一個(gè)小時(shí)清除積水。 支設嚴密、穩固、以防松動(dòng)、漏漿。
按照合格證上的比例加水水溫在5-40℃,機械攪拌時(shí)間 灌漿開(kāi)始后必須連續進(jìn)行不能間斷。盡可能縮短漿時(shí)間。
一般為1~2分鐘。人工拌時(shí),宜先加入2/3的用水量攪拌 如灌漿距離較長(cháng)視實(shí)際工程情況分段施工。
2分鐘,其后加入剩余用水量繼續攪拌至均勻。
廠(chǎng)家展示
聚合物水泥注漿料（點(diǎn)擊了解詳情）
