高強無(wú)收縮灌漿料
一：產(chǎn)品簡(jiǎn)介
該灌漿料是以高強度材料作為骨料，以水泥作為結合劑，輔以高流態(tài)、微膨脹、防離析等物質(zhì)配制而成。它在施工現場(chǎng)加入一定量的水，攪拌均勻后即可使用。在施工方面具有質(zhì)量可靠，降低成本，縮短工期和使用方便等優(yōu)點(diǎn)。
二：產(chǎn)品特點(diǎn)
具有自流性好，快硬、早強、高強、無(wú)收縮、微膨脹；無(wú)毒、無(wú)害、耐老化、對水質(zhì)及周?chē)h(huán)境無(wú)污染，自密性好、防銹等特點(diǎn)。
早強高強澆注后3-7天強度高50Mpa以上，縮短工期。
自流態(tài)現場(chǎng)只需加水攪拌，直接灌入設備基礎，砂漿自流，確保無(wú)振動(dòng)、長(cháng)距離的灌漿施工。
微膨脹澆注體長(cháng)期使用無(wú)收縮，保證設備與基礎緊密接觸，基礎與基礎之間無(wú)收縮，并適當的膨脹壓應力確保設備長(cháng)期安全運行。
抗油滲在機油中浸泡30天后其強度提高10%以上，成型體、密實(shí)、抗滲、適應機座油污環(huán)保。
耐久200萬(wàn)次疲勞試驗，50次凍融環(huán)境試驗強度無(wú)明顯變化。
耐侯性好-40℃～600℃長(cháng)期安全使用
低堿耐蝕 嚴格控制原材料堿含量，適用于堿-集料反應有抑制要求的工程。
三：應用范圍
地腳螺栓灌漿料主要用于：地腳螺栓錨固、設備基礎的二次灌漿、混凝土結構加固和改造、舊混凝土結構的裂縫治理，機電設備安裝，軌道及鋼結構安裝，靜力壓樁工程封樁，墻體結構的加厚及漏滲水的修復，各種基礎工程的塌陷灌漿。
四：執行標準GB/T50448-2015
五：使用方法
1．基礎處理
清掃設備基礎表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，設備基礎表面應充分濕潤。灌漿前1h，應清除積水。
2． 確定灌漿方式
根據設備機座的實(shí)際情況，選擇相應的灌漿方式，由于灌漿料具有很好的流動(dòng)性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個(gè)灌注空間；若灌注面積很大、結構特別復雜或空間很小而距離很遠時(shí)，可采用"高位漏斗法灌漿"或"壓力法灌漿"進(jìn)行灌漿，以確保漿料能充分填充各個(gè)角落。
3．支模
根據確定的灌漿方式和灌漿施工圖支設模板，模板定位標高應高出設備底座上表面至少50mm，模板必須支設嚴密、穩固，以防松動(dòng)、漏漿。
4．灌漿料的攪拌
按產(chǎn)品合格證上推薦的水料比確定加水量，拌和用水應采用飲用水，水溫以5～40℃為宜，可采用機械或人工攪拌。采用機械攪拌時(shí)，攪拌時(shí)間一般為1～2分鐘。采用人工攪拌時(shí)，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續攪拌至均勻。

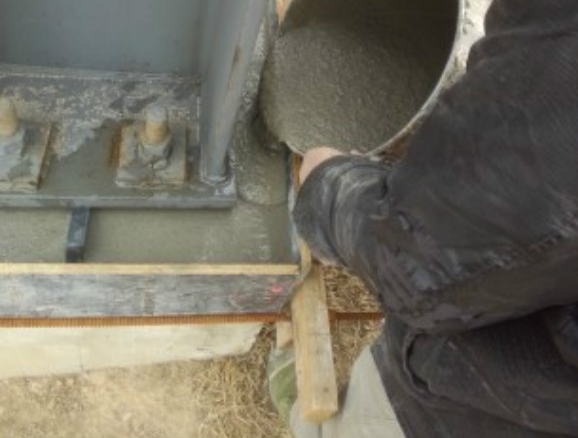

5．灌漿
灌漿施工時(shí)應符合下列要求：
1）漿料應從一側灌入，直至另一側溢出為止，以利于排出設備機座與混凝土基礎之間的空氣，使灌漿充實(shí)，不得從四側同時(shí)進(jìn)行灌漿。
2）灌漿開(kāi)始后，必須連續進(jìn)行，不能間斷，并應盡可能縮短灌漿時(shí)間。
3）在灌漿過(guò)程中不宜振搗，必要時(shí)可用竹板條等進(jìn)行拉動(dòng)導流。
4）每次灌漿層厚度不宜超過(guò)100cm。;
5）較長(cháng)設備或軌道基礎的灌漿，應采用分段施工。每段長(cháng)度以7m為宜。
6）灌漿過(guò)程中如發(fā)現表面有泌水現象，可布撒少量CGM干料，吸干水份。
7）設備基礎灌漿完畢后，要剔除的部分應在灌漿層終凝前進(jìn)行處理。;
8）在灌漿施工過(guò)程中直至脫模前，應避免灌漿層受到振動(dòng)和碰撞，以免損壞未結硬的灌漿層。
9）模板與設備底座的水平距離應控制在100mm左右，以利于灌漿施工。
10）灌漿中如出現跑漿現象，應及時(shí)處理。
11）當設備基礎灌漿量較大時(shí)，應采用機械攪拌方式，嚴禁用高速攪拌機攪拌，以保證灌漿施工。
6、養護
1）灌漿時(shí)日平均勻溫度不應低于5℃，灌漿完畢后30分鐘內，應立即噴灑養護劑或覆蓋塑料薄膜并加蓋巖棉被、濕草袋等進(jìn)行養護，或在灌漿層終凝后立即灑水保濕養護。養護時(shí)間不得少于7d。
2）冬季施工時(shí)，養護措施還應符合現行《鋼筋混凝土工程施工驗收規范》(GB50204)的有關(guān)規定。
3）在不同溫度條件下的養護時(shí)間和拆模時(shí)間表
| 日最低氣溫(℃) | 拆模時(shí)間(h) | 養護時(shí)間(d) |
| -10～0 | 96 | 24 |
| 0～5 | 72 | 10 |
| 5～15 | 48 | 7 |
| ≥15 | 24 |
7 |
4）拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時(shí)，應采用保溫材料覆蓋養護。
5）如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度增長(cháng)時(shí)，可采用人工加熱養護方式；養護措施應符合國家現行標準《建筑工程冬期施工規程》JGJ104的有關(guān)規定。
六：參考用量
參考用量計算以2.2-2.4噸/立方米的依據，計算實(shí)際使用量。
七：包裝貯運
1、包裝規格：25kg±0.5kg/袋，存放在通風(fēng)干燥處并防止陽(yáng)光直射.雨淋。
2、保質(zhì)期為6個(gè)月，超出保質(zhì)期應復檢合格后方可使用 。
3、不含有苯系物、鹵代烴、甲醛、重金屬等成分，無(wú)毒、無(wú)味、無(wú)污染、不燃不爆，可按一般貨物運輸。
